简析鹤壁节能冷却塔生产工艺及制作(2)

发布日期:2020-04-07 17:31:08 浏览次数:13

3.铺层计算
  玻璃钢冷却塔的大小不同。风筒上部设置风机、电机、支架、传动装置等的荷载不同,故塔体铺设的玻璃纤维布层数和厚度也不同,应通过计算确定。大致有以下几种计算方法。
  (1)手糊玻璃钢塔体厚度与层数计算
  ① 厚度测算
  手糊玻璃钢塔体厚度计算式为:t =m ×k。
  式中t ———塔体厚度(mm)。
  m———材料单位面积重量(kg/m2)。
  k———厚度常数(mm/(kg·m-2))即每1kg/m2材料的厚度。
  ② 铺层层数计算

  手糊玻璃钢冷却塔铺层层数计算式为:


  (2)玻璃钢塔体的重量计算法
  1)按塔的形状尺寸和纤维含量计算法
  玻璃钢塔体是由几种不同材料组合而成,其配合比不同,重量也不同。较大的不同往往是由玻璃纤维含量的差异引起。胶衣树脂与铺层树脂虽然有差别,但差别并不大,所以可按照铺层树脂的密度来处理。
  设玻璃纤维和树脂的混合密度为ρ,则: ρ=ρg ·α+ρr(1 -α)。
  式中 ρg ———玻璃纤维密度,一般为2.5~2.7g/cm3。
  α———玻璃纤维含量(%)。
  ρr ———树脂密度,一般为1.1~1.2g/cm3 。
  重量为:
  式中 A ———成品表面积(cm2)。
  ρ———玻璃纤维密度(g/cm3)。
  t ———成品(塔体)厚度(mm)。
  t r ———胶衣层厚度(mm)。
  ρr ———同式。
  2)按塔铺层结构计算

  在上述计算中,没有考虑实际操作中铺层重叠,计算结果有一定误差。实际中常采用玻璃纤维含量与使用树脂品种来计算重量。

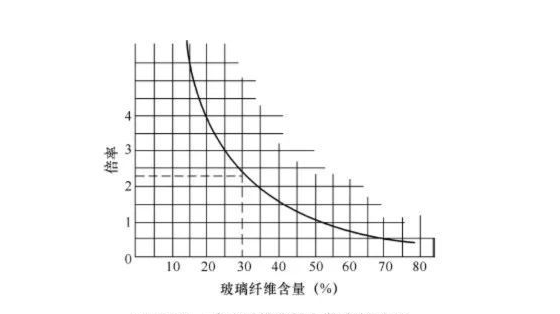

  根据工艺及结构设计确定玻璃纤维含量,充分考虑增强材料的重叠部分,然后根据图上查出对应树脂与玻璃纤维的比值(倍率)B。


  式中B ———树脂与玻璃纤维的重量比。
  α———玻璃纤维含量(%)。
  W r ———树脂重量(kg )。
  W f ———玻璃纤维重量(kg )。
  4. 基本要求
  (1)成型工艺环境条件
  成型时要求室温≥15℃,相对温度≤80℃。
